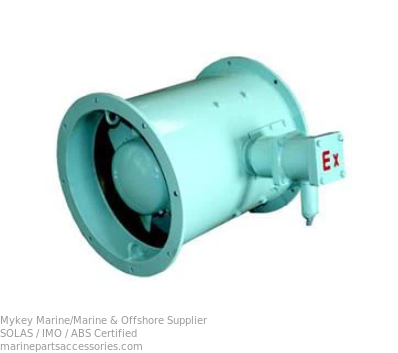

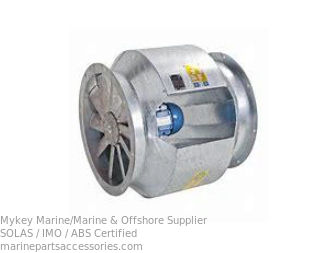

CBZ series marine explosion-proof axial fans
CBZ Series Marine Explosion-Proof Axial Fan with 1200-140000 m³/h Airflow and 0.75-55 KW Motor Power
1.General
CBZ series marine explosion-proof axial fans (the explosion-proof fan) are designed and manufactured according to GB11800-89 Marine Explosion-Proof Axial Fans, GB3836.1-2000<Electrical Apparatus For Explosive Atmosphere>,GB3836.2-2000<Electrical Apparatus For Explosive Atmospheres, and Explosion-Proof Explosion - Proof Electrical Equipment "d'>,<Steel Sea Ship in Class and Building Rules>
This series fans have been examined and proved up to standard by the Quality Supervision Center of Explosion- Proof Electric Apparatus of the PRC and have got the certificate of inspection. They have also been examined by the Register of Shipping of PRC and have got the certificate.
2.Features
Theses explosion- proof fans are best suited to pumping out gas mixtures or vapor containing combustibles and explosives in oil cabins holds, pump-rooms, battery cabins, ammunition cabins, hangars, paint houses, etc. They can also be used for ventilation of other compartments of shipping and corresponding place of land's.
Explosion-proof, safe and reliable operation, anticorrosive, swing resistance and shock resistance.
3.Structure
There are three structural types: type I (deck type), type II (tube type) and type III (separate cabins type). The construction is non- sparking.

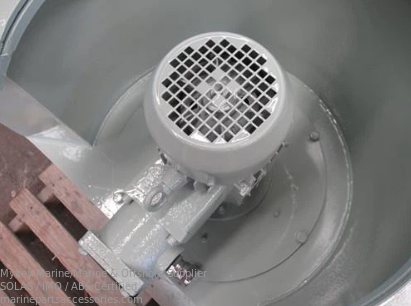

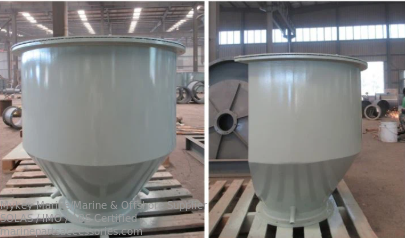

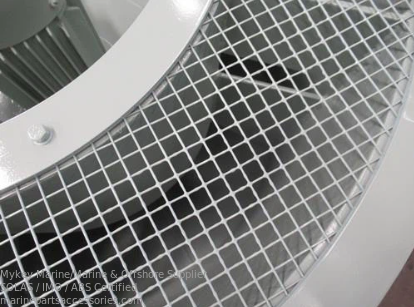

Type I (deck type) explosion-proof fan has an explosion-proof motor installed on the top of the frame and surrounded with 2 mesh/inch stainless stcel screen. The fan is vertically fixed on the deck. It can be for air supply or air exhaust.

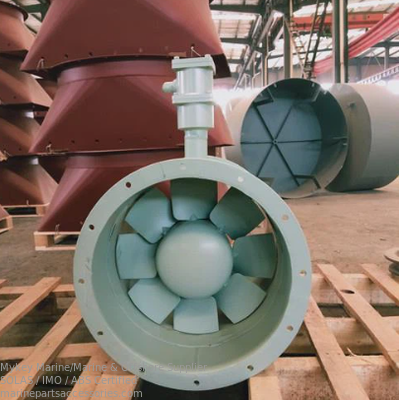

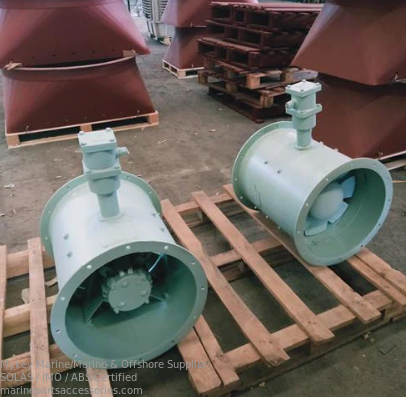

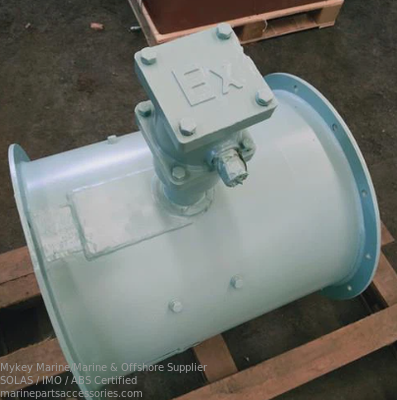

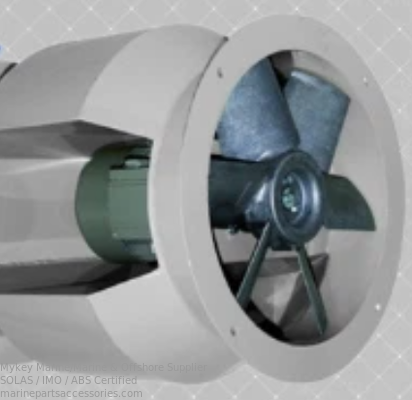

Type ll (tube type) explosion-proof fan has no hood and motor is built-in type, which is fixed on the housing by support vertically or horizontally, and can also be installed and flexible coupling. It is for gas exhaust of dangerous compartment.
According to the customer 's special requirement, the fan can be made into type III structure(separate cabins type), the fan and the motor are separated. It consists of a driving device, glands and flexible coupling. It is for gas exhaust of dangerous compartment.
Taking a front view from the motor, impeller rotates clockwise.
4.Model explanation
CBZ-80A
A——impeller code
80——impeller cm
Z——axial fan
B——explosion-proof
C——marine or navy
EXD II BT4 CT4 CT5
5. Main Parameters And Outline Dimensions
| CBZ series marine explosion-proof axial fans | ||||||||||||||||||
| Model | Flow rate | Total Pressure | Static pressure | Speed | Motor | Dimensions | Weight | |||||||||||
| m3/h | Pa | Pa | r/min | Freq | Power | Model | ФA | ФB | ФC | ФD | H1 | H2 | H3 | L | nxФd | I | II | |
| Hz | KW | |||||||||||||||||
| CBZ-30A | 1200 | 250(26) | 230(24) | 2920 | 50 | 0.75 | YB801-2-H | Ф300 | Ф345 | Ф375 | Ф600 | 200 | 405 | 640 | 400 | 8*Ф12 | 83 | 78 |
| 1800 | 170(18) | 140(15) | ||||||||||||||||
| 1400 | 360(37) | 330(34) | 3500 | 60 | ||||||||||||||
| 2100 | 240(25) | 200(21) | ||||||||||||||||
| CBZ-30B | 1000 | 230(24) | 220(23) | 2920 | 50 | 84 | 79 | |||||||||||
| 1200 | 150(16) | 140(15) | ||||||||||||||||
| 1200 | 290(34) | 280(33) | 3500 | 60 | ||||||||||||||
| 1400 | 220(23) | 200(21) | ||||||||||||||||
| CBZ-35A | 3000 | 360(37) | 320(33) | 2920 | 50 | 1.1 | YB802-2-H | Ф350 | Ф395 | Ф425 | Ф700 | 220 | 425 | 660 | 450 | 8*Ф12 | 92 | 86 |
| 4500 | 240(25) | 140(15) | ||||||||||||||||
| 3600 | 520(53) | 460(47) | 3500 | 60 | ||||||||||||||
| 3400 | 340(35) | 200(21) | ||||||||||||||||
| CBZ-35B | 1800 | 360(37) | 340(35) | 2920 | 50 | 91 | 85 | |||||||||||
| 3000 | 220(23) | 180(19) | ||||||||||||||||
| 2100 | 510(52) | 490(50) | 3500 | 60 | ||||||||||||||
| 3600 | 330(34) | 270(28) | ||||||||||||||||
| CBZ-40A | 4500 | 550(56) | 490(50) | 2920 | 50 | 2.2 | YB90L-2-H | Ф400 | Ф445 | Ф475 | Ф800 | 250 | 485 | 730 | 500 | 12*Ф12 | 97 | 90 |
| 6000 | 470(48) | 370(38) | ||||||||||||||||
| 5400 | 800(81) | 710(72) | 3500 | 60 | ||||||||||||||
| 7200 | 680(69) | 530(54) | ||||||||||||||||
| CBZ-40B | 3000 | 490(50) | 460(47) | 2920 | 50 | 96 | 89 | |||||||||||
| 4500 | 380(39) | 320(33) | ||||||||||||||||
| 3600 | 650(66) | 600(61) | 3500 | 60 | ||||||||||||||
| 5400 | 540(55) | 460(47) | ||||||||||||||||
| CBZ-50A | 6000 | 210(22) | 170(18) | 1460 | 50 | 1.1 | YB90S-4-H | Ф500 | Ф560 | Ф595 | Ф900 | 280 | 515 | 720 | 550 | 12*Ф15 | 99 | 91 |
| 7200 | 300(31) | 240(25) | 1750 | 60 | ||||||||||||||
| CBZ-50B | 6000 | 640(65) | 600(61) | 2920 | 50 | 3 | YB100L-2-H | 780 | 111 | 103 | ||||||||
| 9000 | 560(57) | 460(47) | ||||||||||||||||
| 7200 | 920(93) | 860(87) | 3500 | 60 | 4 | YB112M-2-H | 810 | 119 | 111 | |||||||||
| 10000 | 790(80) | 670(68) | ||||||||||||||||
| CBZ-50C | 9000 | 750(76) | 650(66) | 2920 | 50 | 4 | YB112M-2-H | 810 | 550 | 12*Ф15 | 119 | 119 | ||||||
| 12000 | 630(64) | 460(47) | ||||||||||||||||
| 10000 | 1060(107) | 940(95) | 3500 | 60 | 5.5 | YB132S1-2-H | 850 | 143 | 135 | |||||||||
| 14000 | 890(90) | 660(67) | ||||||||||||||||
| CBZ-60 | 9000 | 260(27) | 220(23) | 1460 | 50 | 2.2 | YB100L1-4-H | Ф600 | Ф660 | Ф695 | Ф1020 | 300 | 545 | 800 | 550 | 12*Ф15 | 140 | 130 |
| 12000 | 220(23) | 140(15) | ||||||||||||||||
| 10000 | 380(39) | 320(33) | 1750 | 60 | ||||||||||||||
| 14000 | 310(32) | 200(21) | ||||||||||||||||
| CBZ-70A | 12000 | 410(42) | 370(38) | 1460 | 50 | 3 | YB100L1-4-H | Ф700 | Ф760 | Ф795 | Ф1200 | 320 | 585 | 830 | 700 | 16*Ф15 | 218 | 205 |
| 15000 | 350(36) | 280(29) | ||||||||||||||||
| 18000 | 280(29) | 180(19) | ||||||||||||||||
| 14000 | 590(60) | 530(54) | 1750 | 60 | 5.5 | YB132S-4-H | 860 | 229 | 216 | |||||||||
| 18000 | 500(51) | 400(41) | ||||||||||||||||
| 21000 | 410(42) | 280(29) | ||||||||||||||||
| CBZ-70B | 9000 | 390(40) | 370(38) | 1460 | 50 | 2.2 | YB100L1-4-H | 830 | 216 | 203 | ||||||||
| 12000 | 270(28) | 230(24) | ||||||||||||||||
| 15000 | 210(22) | 140(15) | ||||||||||||||||
| 10000 | 560(57) | 530(54) | 1750 | 60 | 4 | YB112M-4-H | 830 | 218 | 205 | |||||||||
| 14000 | 390(40) | 330(34) | ||||||||||||||||
| 18000 | 300(31) | 200(21) | ||||||||||||||||
| CBZ-75 | 15000 | 510(52) | 460(47) | 1460 | 50 | 4 | YB112M-4-H | Ф750 | Ф820 | Ф860 | Ф1280 | 350 | 625 | 880 | 700 | 16*Ф19 | 240 | 225 |
| 18000 | 440(45) | 370(38) | ||||||||||||||||
| 21000 | 320(33) | 220(23) | ||||||||||||||||
| 24000 | 270(28) | 140(15) | ||||||||||||||||
| 18000 | 730(74) | 660(67) | 1750 | 60 | 7.5 | YB132M-4-H | 960 | 267 | 252 | |||||||||
| 21000 | 630(64) | 530(54) | ||||||||||||||||
| 25000 | 470(48) | 320(33) | ||||||||||||||||
| 28000 | 380(39) | 200(21) | ||||||||||||||||
| CBZ-80A | 21000 | 640(65) | 560(57) | 1460 | 50 | 7.5 | YB132M-3-H | Ф800 | Ф870 | Ф910 | Ф1356 | 380 | 665 | 985 | 780 | 16*Ф19 | 255 | 240 |
| 24000 | 560(57) | 460(47) | ||||||||||||||||
| 27000 | 500(51) | 370(38) | ||||||||||||||||
| 30000 | 370(38) | 210(22) | ||||||||||||||||
| 24000 | 820(82) | 720(73) | 1750 | 60 | 11 | YB160M-4-H | 1060 | 308 | 293 | |||||||||
| 27000 | 800(81) | 660(67) | ||||||||||||||||
| 30000 | 720(73) | 530(54) | ||||||||||||||||
| 36000 | 550(56) | 310(32) | ||||||||||||||||
| CBZ-80B | 18000 | 520(53) | 460(47) | 1460 | 50 | 5.5 | YB132S-4-H | 945 | 240 | 225 | ||||||||
| 21000 | 450(46) | 370(38) | ||||||||||||||||
| 24000 | 380(39) | 280(29) | ||||||||||||||||
| 27000 | 290(30) | 160(17) | ||||||||||||||||
| 21000 | 740(75) | 660(67) | 1750 | 60 | 7.5 | YB132M-4-H | 985 | 255 | 240 | |||||||||
| 25000 | 640(65) | 530(54) | ||||||||||||||||
| 28000 | 540(55) | 400(41) | ||||||||||||||||
| 32000 | 420(43) | 230(24) | ||||||||||||||||
| CBZ-90A | 24000 | 660(67) | 600(61) | 1460 | 50 | 7.5 | YB132M-4-H | Ф900 | Ф970 | Ф1010 | Ф1500 | 400 | 705 | 1010 | 850 | 16*Ф19 | 283 | 265 |
| 27000 | 540(55) | 460(47) | ||||||||||||||||
| 30000 | 470(48) | 370(38) | ||||||||||||||||
| 33000 | 330(34) | 210(22) | ||||||||||||||||
| 28000 | 820(83) | 710(72) | 1750 | 60 | 15 | YB160L-4-H | 1085 | 336 | 318 | |||||||||
| 32000 | 770(78) | 660(67) | ||||||||||||||||
| 36000 | 680(69) | 530(54) | ||||||||||||||||
| 40000 | 480(49) | 300(31) | ||||||||||||||||
| CBZ-90B | 27000 | 710(72) | 620(63) | 1460 | 50 | 11 | YB160M-4-H | 1085 | 336 | 318 | ||||||||
| 30000 | 660(67) | 560(57) | ||||||||||||||||
| 33000 | 580(59) | 460(47) | ||||||||||||||||
| 36000 | 520(53) | 370(38) | ||||||||||||||||
| 32000 | 930(94) | 790(80) | 1750 | 60 | 18.5 | YB180M-4-H | 1125 | 354 | 336 | |||||||||
| 36000 | 910(92) | 760(77) | ||||||||||||||||
| 40000 | 840(85) | 660(67) | ||||||||||||||||
| 42000 | 790(80) | 530(54) | ||||||||||||||||
| CBZ-90C | 30000 | 690(70) | 590(60) | 1460 | 50 | 15 | YB160L-4-H | 1125 | 354 | 336 | ||||||||
| 33000 | 670(68) | 540(55) | ||||||||||||||||
| 36000 | 630(67) | 480(52) | ||||||||||||||||
| 36000 | 960(97) | 820(83) | 1750 | 60 | 18.5 | YB180M-4-H | 1160 | 408 | 390 | |||||||||
| 39000 | 930(94) | 750(76) | ||||||||||||||||
| 43000 | 8000(81) | 590(60) | ||||||||||||||||
| CBZ-100A | 36000 | 330(34) | 230(24) | 970 | 50 | 7.5 | YB160M-6-H | Ф1000 | Ф1070 | Ф1110 | Ф1800 | 480 | 805 | 11 | 900 | 20*Ф19 | 347 | 327 |
| 39000 | 300(31) | 190(20) | 40 | |||||||||||||||
| 43000 | 470(48) | 330(34) | 11 | 60 | 11 | YB160L-6-H | 11 | 365 | 345 | |||||||||
| 46000 | 430(44) | 270(28) | 6050 | 80 | ||||||||||||||
| CBZ-100B | 39000 | 570(58) | 460(47) | 1460 | 50 | 11 | YB160M-4-H | 11 | 347 | 327 | ||||||||
| 42000 | 500(51) | 370(38) | 40 | |||||||||||||||
| 48000 | 450(46) | 280(29) | ||||||||||||||||
| 46000 | 800(81) | 640(65) | 1750 | 60 | 18.5 | YB180M-4-H | 11 | 365 | 345 | |||||||||
| 50000 | 720(73) | 530(54) | 80 | |||||||||||||||
| 57000 | 640(65) | 400(41) | ||||||||||||||||
| CBZ-100C | 42000 | 690(70) | 560(57) | 1460 | 50 | 15 | YB160L-4-H | 1180 | 365 | 340 | ||||||||
| 48000 | 630(64) | 460(47) | ||||||||||||||||
| 54000 | 590(60) | 370(38) | ||||||||||||||||
| 50000 | 900(91) | 710(72) | 1750 | 60 | 30 | YB200L-4-H | 1235 | 469 | 449 | |||||||||
| 57000 | 900(91) | 660(67) | ||||||||||||||||
| 60000 | 800(81) | 530(54) | ||||||||||||||||
| CBZ-100D | 36000 | 840(85) | 740(75) | 1460 | 50 | 15 | YB160L-4-H | 1180 | 365 | 345 | ||||||||
| 39000 | 710(72) | 600(61) | ||||||||||||||||
| 43000 | 1200(121) | 1060 | 1750 | 60 | 30 | YB200L-4-H | 1235 | 469 | 449 | |||||||||
| 46000 | 1020(103) | -107 | ||||||||||||||||
| 860(87) | ||||||||||||||||||
| CBZ-110A | 42000 | 550(56) | 460(47) | 970 | 50 | 11 | YB160L-6-H | Ф1100 | Ф1170 | Ф1210 | Ф2000 | 500 | 845 | 1265 | 1000 | 20*Ф19 | 570 | 545 |
| 48000 | 490(50) | 370(38) | ||||||||||||||||
| 54000 | 450(46) | 300(31) | ||||||||||||||||
| 60000 | 380(39) | 200(21) | ||||||||||||||||
| 50000 | 790(80) | 660(67) | 1160 | 60 | 22 | YB200L2-6-H | 1320 | 575 | 550 | |||||||||
| 57000 | 700(71) | 530(54) | ||||||||||||||||
| 65000 | 650(66) | 430(44) | ||||||||||||||||
| 72000 | 550(56) | 290(30) | ||||||||||||||||
| CBZ-110B | 42000 | 310(32) | 220(23) | 970 | 50 | 11 | YB160L-6-H | 1170 | 351 | 326 | ||||||||
| 48000 | 260(27) | 140(15) | ||||||||||||||||
| 50000 | 450(46) | 320(33) | 1160 | 60 | 15 | YB180L-6-H | 1210 | 475 | 350 | |||||||||
| 57000 | 370(38) | 200(21) | ||||||||||||||||
| CBZ-110C | 42000 | 830(84) | 740(75) | 1460 | 50 | 18.5 | YB180M-4-H | 1245 | 530 | 505 | ||||||||
| 48000 | 770(78) | 650(66) | ||||||||||||||||
| 54000 | 710(72) | 560(57) | ||||||||||||||||
| 50000 | 1100(112) | 1000(102) | 1750 | 60 | 30 | YB200L-4-H | 1320 | 610 | 585 | |||||||||
| 57000 | 970(98) | 800(81) | ||||||||||||||||
| 65000 | 900(91) | 770(78) | ||||||||||||||||
| CBZ-120A | 60000 | 410(42) | 280(29) | 970 | 50 | 15 | YB180L-6-H | Ф1200 | Ф1280 | Ф1330 | Ф2150 | 620 | 985 | 1435 | 1000 | 20*Ф24 | 700 | 665 |
| 72000 | 340(35) | 150(16) | ||||||||||||||||
| 72000 | 590(60) | 400(41) | 1160 | 60 | 22 | YB200L2-6-H | 1460 | 705 | 670 | |||||||||
| 86000 | 480(49) | 210(22) | ||||||||||||||||
| CBZ-120B | 60000 | 600(61) | 470(48) | 970 | 50 | 18.5 | YB200L1-6-H | 1490 | 705 | 670 | ||||||||
| 72000 | 560(57) | 370(38) | ||||||||||||||||
| 84000 | 480(49) | 230(24) | ||||||||||||||||
| 72000 | 860(87) | 670(68) | 1160 | 60 | 37 | YB250M-6-H | 1545 | 1200 | 845 | 810 | ||||||||
| 86000 | 800(81) | 530(54) | ||||||||||||||||
| 1000 | 690(70) | 330(34) | ||||||||||||||||
| CBZ-140A | 72000 | 540(65) | 440(45) | 970 | 50 | 22 | YB200L2-6-H | Ф1400 | Ф1480 | Ф1530 | Ф2450 | 750 | 1125 | 1460 | 1200 | 20*Ф24 | 950 | 900 |
| 84000 | 530(59) | 410(42) | ||||||||||||||||
| 96000 | 470(48) | 320(33) | ||||||||||||||||
| 86000 | 810(82) | 650(66) | 1160 | 60 | 30 | YB225M-6-H | 1525 | 1068 | 1018 | |||||||||
| 100000 | 790(80) | 600(61) | ||||||||||||||||
| 115000 | 710(72) | 460(47) | ||||||||||||||||
| CBZ-140B | 84000 | 710(72) | 540(55) | 970 | 50 | 30 | YB225M-6-H | 1460 | 950 | 900 | ||||||||
| 115000 | 490(50) | 230(24) | ||||||||||||||||
| 100000 | 1180(119) | 900(91) | 1160 | 60 | 55 | YB280M-6-H | 1525 | 1300 | 1068 | 1018 | ||||||||
| 140000 | 720(73) | 420(43) | ||||||||||||||||
